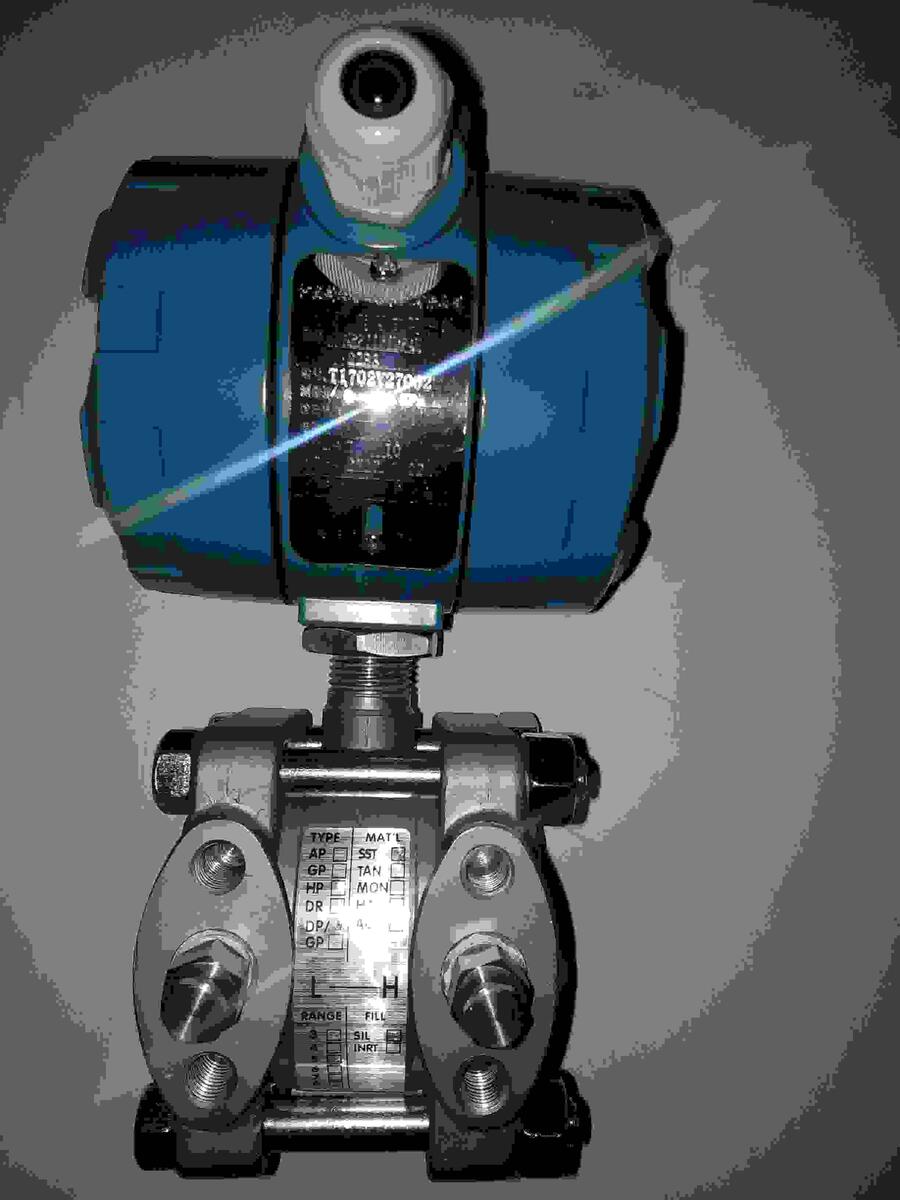

AO3051高精度单晶硅差压/压力变送器

AO3051高精度单晶硅差压/压力变送器

标准规格


（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）

一、性能规格

调量程的参考精度

（包括从零点开始的线性、回差和重复性）± 0.075%

若TD>10 (TD=量程/调节量程)则为：±(0.0075×TD)%

平方根输出精度为以上线性参考精度的1.5倍

1、环境温度影响



量程代码

-20℃～65℃总影响量

A

±(0.45×TD+0.25)%×Span

B

±(0.30×TD+0.20)%×Span

C/D/E

±(0.20×TD+0.10)%×Span

量程代码

-40℃～-20℃和65℃～85℃总影响量

A

±(0.45×TD+0.25)%×Span

B

±(0.30×TD+0.20)%×Span

C/D/E

±(0.20×TD+0.10)%×Span



过范围影响：±0.075%×Span

2、静压影响



量程代码

影响量

A

±(0.15%URL+0.10%Span)/4MPa

B

±(0.10%URL+0.075%Span)/16MPa

C/D/E

±(0.05%URL+0.05%Span)/16MPa



3、过压影响



量程代码

影响量

A

±0.2%×Span/4MPa

B

±0.2%×Span/16MPa

C/D/E

±0.1%×Span/16MPa



4、长期稳定性



量程代码

影响量

A

  ±0.5%×Span/1年

B

  ±0.2%×Span/1年

C/D/E

  ±0.1%×Span/1年



电源影响: ±0.001% /10V (12～42V DC)，可忽略不计。

二、功能规格

1、量程和范围



量程/范围

kPa

mbar

A

量程

0.1～1

1～10

范围

-1～1

-10～10

B

量程

0.2～6

2～60

范围

-6～6

-60～60

C

量程

0.4～40

4～400

范围

-40～40

-400～400

D

量程

2.5～250

25～2500

范围

-250～250

-2500～2500

E

量程

20～2000

0.2～20 bar

范围

-500～2000

-5～20bar



2、量程上下限

在量程的上下限范围内，可以任意调整。

建议选择量程比尽可能低的量程代码，以优化性能特征。

3、零点设置

零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

4、安装位置影响

与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正。无量程影响。

5、输出

2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。

输出信号极限：Imin=3.9mA，Imax=20.5mA

6、报警电流

低报模式（最小）：3.7 mA

高报模式（）：21 mA

不报模式（保持）：保持故障前的有效电流值

报警电流标准设置：高报模式

7、响应时间

放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。

对非线性输出（如平方根功能）的影响取决于该功能，并可据此计算。

预热时间：  < 15s

环境温度：-40～85℃； 带液晶显示、氟橡胶密封圈时 -20～65℃

储存温度/运输温度：-50～85℃；带液晶显示时：-40～85℃

工作压力：额定工作压力分为：16MPa、25MPa、40MPa三档

静压极限：从3.5kPa绝对压力至额定压力，保护压力可大于额定压力的1.5倍，同时加于变送器两侧。

单向过载极限：单向过载可达额定压力

电磁兼容性(EMC)

见下页《电磁兼容性附表》

三、安装

1、电源及负载条件

电源电压为24V，R≤(Us-12V)/Imax  kΩ；其中 Imax=23 mA

电源电压：42VDC

最小电源电压：12VDC，15VDC（背光液晶显示）

数字通讯负载范围： 250～600Ω

2、电气连接

M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。

3、过程连接

过程连接法兰的两端面有NPT 1/4 和UNF 7/16``内螺纹。

四、物理规格

1、材质

测量膜盒：不锈钢 316L

膜片：    不锈钢 316L、哈氏合金C

过程法兰：不锈钢 304

螺母及螺栓：不锈钢（A4）

填充液：   硅油


聚四氟乙烯（PTFE）

变送器外壳：铝合金材质，外表喷涂环氧树脂


铭牌：     不锈钢 304

重量：3.3kg（无：液晶显示、安装支架、过程连接）

外壳防护等级：IP67

2、电磁兼容性附表



序号

测试项目

基本标准

测试条件

性能等级

1

辐射干扰（外壳）

GB/T 9254-2008表5

30MHz～1000MHz

合格

2

传导干扰

（直流电源端口）

GB/T 9254-2008表1

0.15MHz～30MHz

合格

3

静电放电(ESD)抗扰度

GB/T 17626.2-2006

4kV(触点)

8kV(空气)

B

4

射频电磁场抗扰度

GB/T 17626.3-2006

10V/m (80MHz～1GHz)

A

5

工频磁场抗扰度

GB/T 17626.8-2006

30A/m

A

6

电快速瞬变脉冲群抗扰度

GB/T 17626.4-2008

2kV(5/50ns,5kHz)

B

7

浪涌抗扰度

GB/T 17626.5-2008

1kV（线线之间）

2kV（线地之间）(1.2us/50us)

B

8

射频场感应的传导干扰抗扰度

GB/T 17626.6-2008

3V (150KHz～80MHz)

A

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。

    （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。
